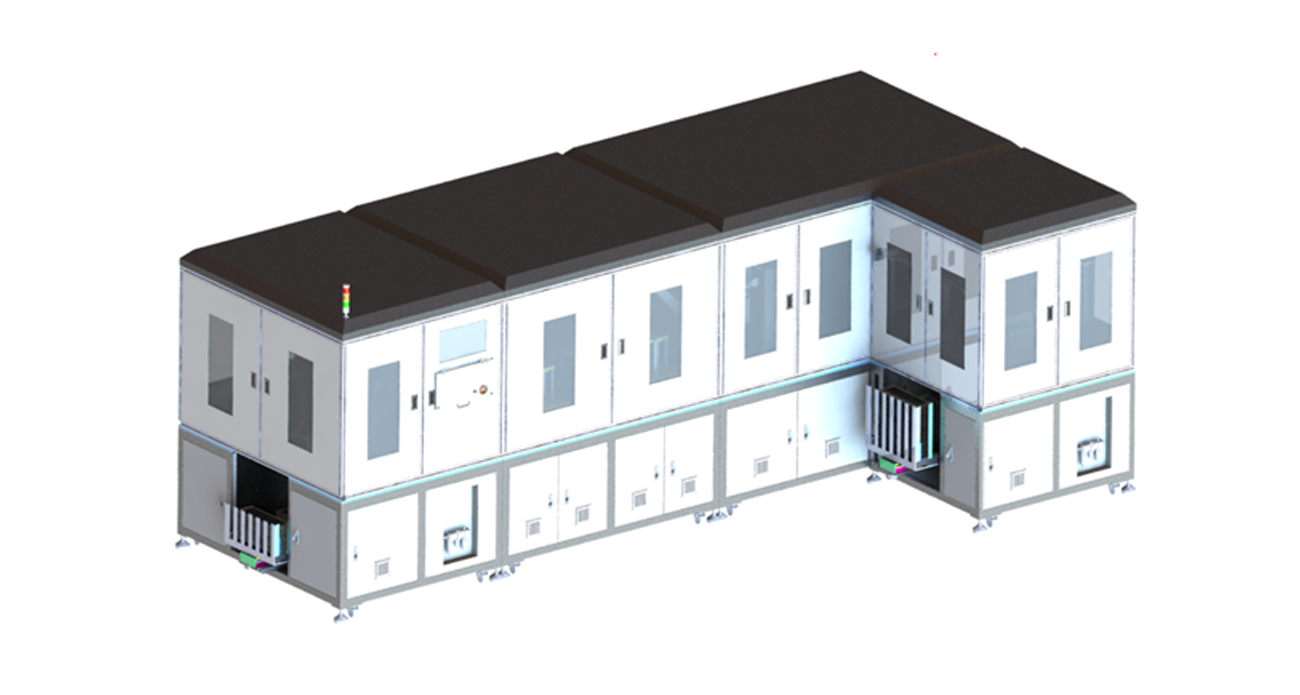

膜電極CCD檢測機
產品規格：
產品兼容范圍 | 項目 | 規格 |
長度(L) | 200～520mm | |
寬度(W) | 50~200mm |
設備檢測參數要求：
頂蓋焊缺陷檢測機技術要求 | |
適應主設備運行速度 | ≥8PPM |
功能需求 | a) 具備歷史數據存儲、查詢、報警日志與對應圖片快速調取功能 b) 具備數據檢測、記錄和分析處理功能 c) 具備設備保養提示功能 d) 具備一鍵調取工藝配方功能 e) 具備與 MES 數據交互功能 |
產品尺寸 | 兼容尺寸： 寬*高=402mm*102mm 寬*高=442mm*138mm 寬*高=306mm*136mm 寬*高=412mm*144mm |
設備檢測內容：
序號 | 檢測項 | 不良標準 |
1 | 邊框最小能識別雜質 | 0.5mm、氣泡0.5mm、折痕和壓印2mm、破損0.5mm； |
2 | 碳紙 | 裂紋1mm、破損尺寸1mm、顏色異常、碳紙沾膠沾碳粉沾異物 |
3 | 質子膜 | 褶皺1mm |
4 | 包裝紙能覆蓋整個膜電極 | |
5 | 中空板能覆蓋整個包裝紙 | |
6 | 外形尺寸、定位孔和氣孔尺寸、碳紙對位、碳紙錯位 | 精度±0.01mm，長寬尺寸±0.05mm |
